Cómo hacer un bajo eléctrico 2 – el plano (english version below)
El plano también puede encontrarse
en forma redonda

Bien, acabamos de descubrir al luthier que todos tenemos dentro. Hemos explicado a familiares y amigos incrédulos que vamos a hacer un bajo. Nos sentamos a pensar cómo hacerlo... cómo hacerlo... cómo cojones voy a hacerlo? Cuanto medirá? Que forma puede tener? Qué maderas se usan? Podré usar el palé de obra que hay en la calle? Dará de sí? Cuantas cuerdas le pongo? Con o sin trastes?... ok, como a una adolescente a la que le viene la primera regla, tendrás muchas preguntas en la cabeza. Es el momento de ponerlas en orden del modo más sencillo y práctico que hay: (música épica) El Plano.

Para ello, nada mejor que la herramienta Autocad. El proceso es sencillo (sabiendo usar autocad un poquito):


1-      haz una línea recta de 34 pulgadas. Ya tienes la espina dorsal, que es: la línea central desde el puente hasta el hueso, es decir, la longitud de las cuerdas. Se pueden usar otros calibres, pero 34 es el estándar.


2-      Copia fotos de otros bajos en Autocad y escálalos (sí a ojo) de manera que sus cuerdas midan también 34”, y pinta una línea sobre su contorno. Borra la imagen.


3-      consiguiendo uno, o dos, o treinta contornos, tenemos una forma con la que jugar, poner más curva, menos, más cuerno, etc. La idea de tener contornos de bajos reales es para que nuestra joven creación no sea una aberración de la luthería.

Bajo real y su contorno

La forma de la pala, la forma del cuerpo, la longitud de los cuernos, todas estas cosas las podemos hacer como queramos, pero por favor, no seáis macarras. Estamos haciendo una obra de arte, deja los bajos con forma de hacha y calaveras para Kiss. Este es tu primer bajo y querrás poder enseñárselo incluso a tu abuela sin provocarla un paro cardiaco.

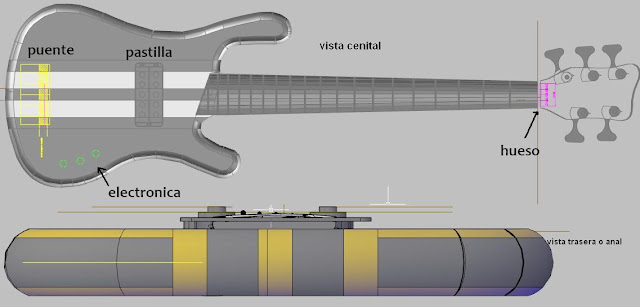

Aquí tenéis una toma de cómo acabó el diseño, teniendo en cuenta el contorno, los accesorios e incluso de cuántos cortes de madera usaría para hacer el cuerpo y el cuello “neckthru” o también conocido como: “cuello que no va atornillado sino que las maderas atraviesan todo el cuerpo del bajo”.


Primera ecografía del retoño

Este trabajo es mortal, pero viene genial para tener un plan por el que llevar el proyecto. Además podremos imprimirlo y pegarlo sobre el trozo de madera para llevar a cabo el trabajo.

Esta es una flipada que no pude evitar, una vez metido en materia. Plantearse que esto es innecesario, o excesivo es síntoma de derrota. Haz cada paso lo mejor que puedas, pues el resultado es la suma de todos. (como la Comunidad de Madrid)

Espejo de lo que somos


Como veis el mío tiene hasta accesorios (las medidas están sacadas de proveedores, como Madinter o StewMac). Es cuestión de ir modelando y colocando partes... (no es complicado, son sólo cuadrados y círculos)

Hasta aquí todo muy bien, pero te preguntarás: ¿y yo, que no he tocado Autocad en toda mi vida, ni sé qué es eso?. Veamos, la respuesta es sencilla: copia mi proyecto, copia otro, o utiliza un sistema alternativo al autocad, más versátil y analógico: el lápiz.

Autocad                                     Lápiz

Os anexaré en un futuro los planos y demás, mientras tanto, toca esperar.



--------------------------------------------------------------

HOW TO BUILD YOUR OWN BASS GUITAR, second chapter...

In my Spanish mouth, these sound equally:
drawing plans / growing plants... but it’s not the same.
Here we are.
After some days sweating, we have let our folks know what we are up to. We’ve seen their faces, their emotions... they are a huge variety: from condescending incredulity to enthusiastic support (rather the former).


Nevermind, from now on this is just you and your goal; Yes... your goal: that bass. Yes... it’s gonna be made of wood. Aha... with strings... yes, definitely... wood and strings... and wood.

Your brain is collapsed.

In this situation you are experiencing the so-called N.B.I. momentum. Researchers know it stands for New Bass Invention. Nonetheless, the plebs’ culture has often misunderstood this as “no bloody idea”.

Do not become one of the latter. There is a plan:  Just draw a plan.


The best you can do is: use Autocad. I don’t find anything more suitable for this task. It’s an enormous program but you won’t need to master it. It’s just a matter of lines and circles. There are other programs, but we cannot dig deeper now.


  1-      Draw a 34 inches length line. This is the spine of every bass. The standard length of strings from bridge to nut.


   2-      Copy and paste some basses’ pictures in Autocad and scale them up. Make sure their strings measure 34 inches. Draw the outline of the bass, erase the pic. If you do it more than once, overlap the various outlines.


  3- Now you can use these outlines to toy with dimensions, sizes, forms, and get to your personalized and final form. (How it is depends on your will). You need other basses’ outlines in order to keep the form under some logic and visual balance.







This is an example of the design I made. Outline, accessories, pickup, bridge, even the different woods I would need. Although invisible here, the bass is thought to be “neckthru” so the body and the neck are all the same piece of wood, no bolts. It’s supposed to bring more sustain. Besides, it’s more beautiful by far.





Despite the effort it may take, the plan is itself very useful for many reasons. It simplifies the purchase of items and wood, later on it helps us cut the wood in its proper shape, and it will become a good friend to check what we are doing or to foresee some modifications.

See you next step.
